ČISTÍRNA ODPADNÍCH VOD PRO CUKROVAR, ČESKÉ MEZIŘÍČÍ
investor :
lokalita :
realizace :
rozměr :
dodávka :
Tereos ttd a.s.
České meziříčí
2012
p. objekt 21 m x 15 m,
výška 11 m
tec. lávky 120 bm
potrubní most 50 bm
realizační dokumentace
výrobní dokumentace
autorský dozor

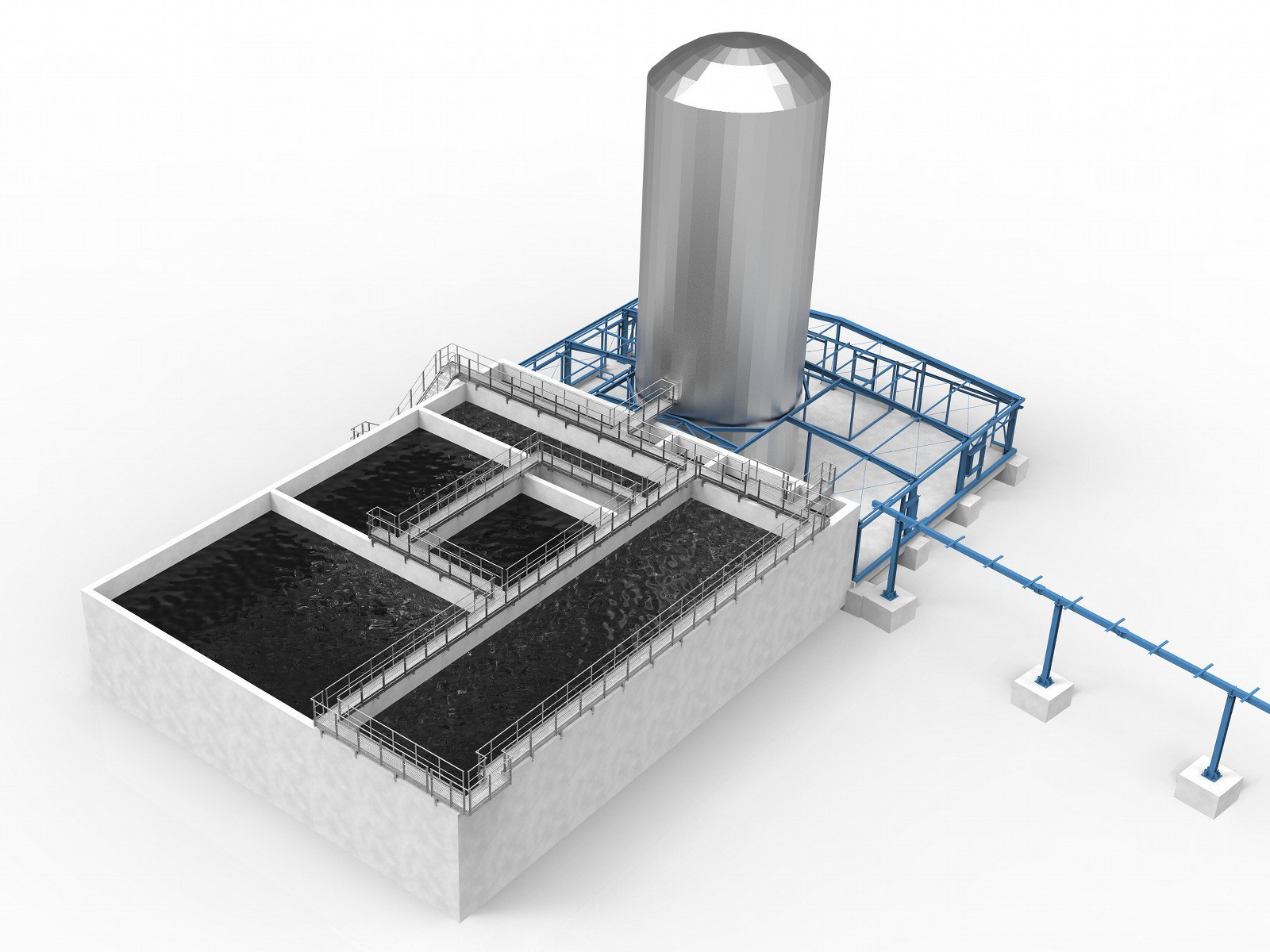

Soubor objektů ČOV sestávající z provozního objektu s anaerobním reaktorem, technologických lávek na monobloku nádrží a potrubního mostu.
Provozní objekt byl řešen jako halová jednopodlažní stavba s nosnou ocelovou rámovou konstrukcí. Opláštění stěn bylo navrženo z horizontálně kladených PUR panelů, střešní plášť je skládaný, s nosnou vrstvou z trapézového plechu uloženého přímo na příčle rámů.
Technologické lávky na železobetonovém monobloku nádrží jsou z ocelových válcovaných profilů s pochozí plochou z pororoštů a po celé délce jsou opatřeny trubkovým zábradlím. Přístup do úrovně lávek zajišťuje dojramenné ocelové schodiště. Celá konstrukce je povrchově ošetřena žárovým zinkováním.
Potrubní most napojuje technologická vedení nových objektů na stávající potrubní most. Je navržen jako soustava nosníků uložených vetknutých sloupech.
