PŘÍSTAVBA MONTÁŽNÍ HALY, BLATNICE POD SVATÝM ANTONÍNKEM
investor :
lokalita :
realizace :
rozměr :
dodávka :
Siempelkamp CZ s.r.o.
Blatnice pod Svatým Antonínkem
2013
78,5 m x 36 m, v 12 m
realizační dokumentace
výrobní dokumentace
autorský dozor

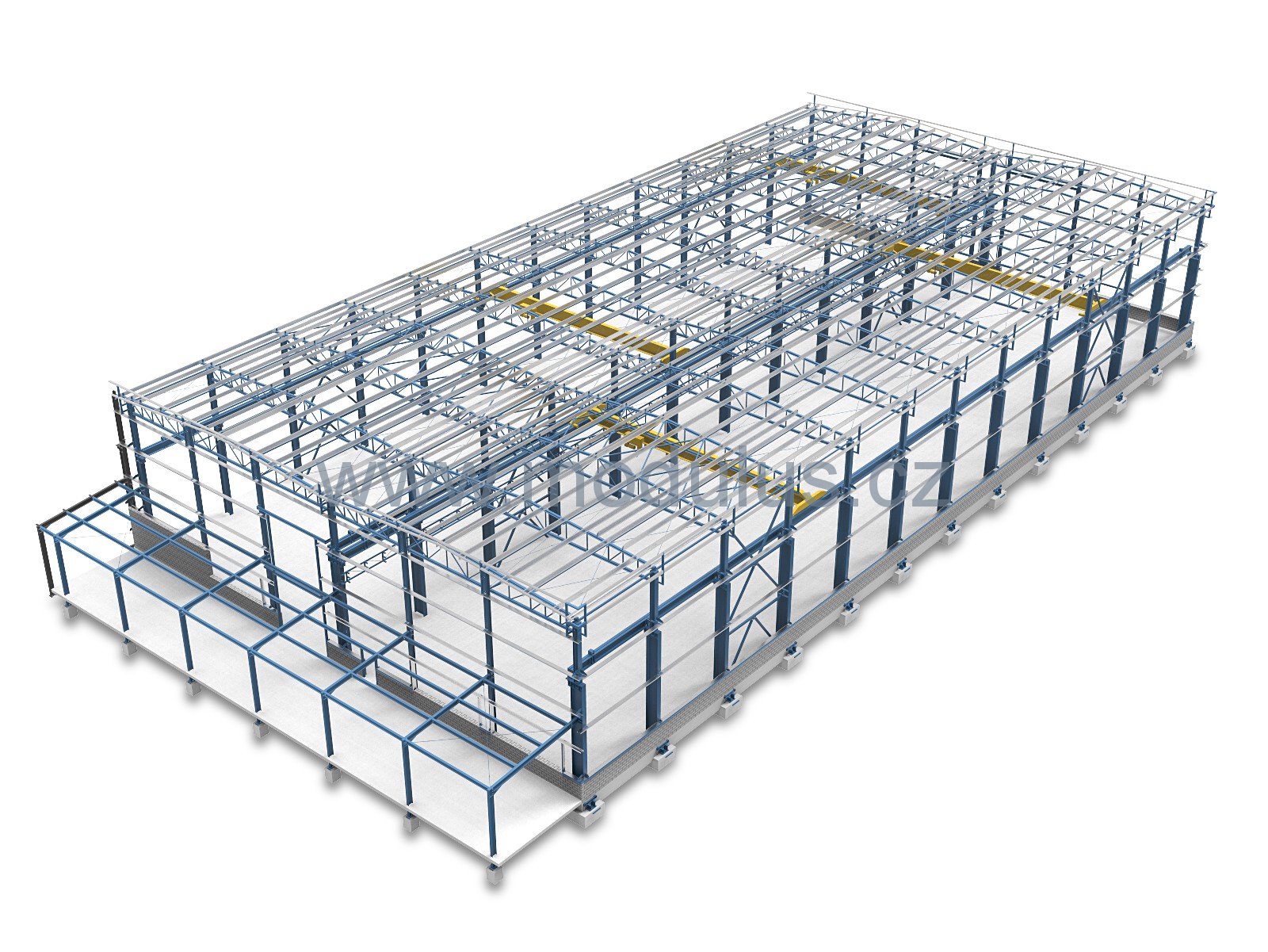

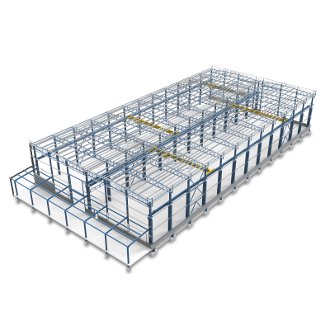

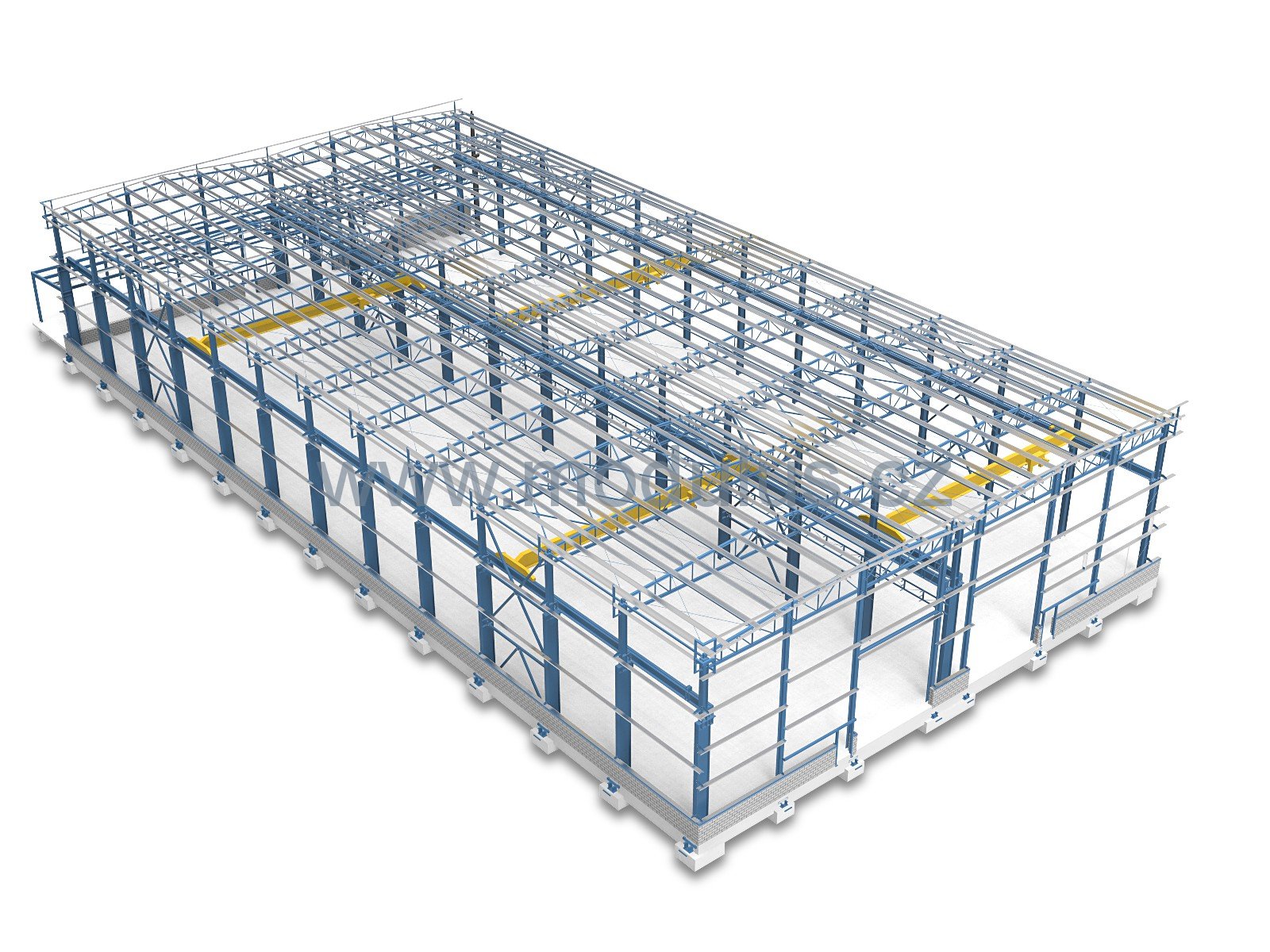

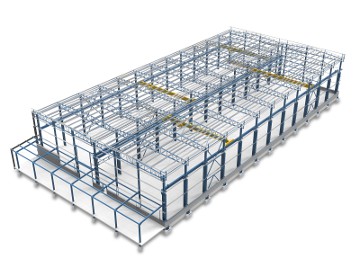

Již 3. etapa rozšíření stávající montážní haly o další dvě lodě s jeřáby o nosnosti 20, 32 a 50 tun. Nosnou ocelovou konstrukci přístavby tvoří soustava vazeb s vetknutými sloupy a příhradovými vazníky. Rozšíření stávajícího objektu bylo řešeno zdvojením sloupů v místě napojení nové části. Návrh konstrukce počítá s budoucím rozšířením haly o jednu loď o rozponu 18m a výšce shodné se stávající halou, osazenou jeřábem o nosnosti 1x 50t a 1x 20t. Napojení bude realizováno uložením vazníku na krajní sloup, který je s ohledem na toto rozšíření již navržen. Opláštění je řešeno PUR panely kladenými na tenkostěnné vaznice a paždíky. Prosvětlení interiéru objektu je zajištěno prosvětlovacími tvarovkami ve střeše a okny ve stěnách. Vstup do objektu je zajištěn sekčními vraty a dveřmi.
